ATAGO（愛拓）在線折光儀係列，又稱：液體在線濃度計，液體在線濃度傳感器，
ATAGO（愛拓）在線折光儀用於實時監測多種液體濃度（折射率nD / 白利度Brix / Conc濃度）的在線濃度傳感器。
ATAGO（愛拓）在線折光儀 CM-ISα（本安防爆型），適用於需要在防爆環境下等各類危險場所使用的各類液體在線濃度監測需求，尤其是各類化工行業的液體濃度在線監測。
本安防爆在線折光儀 CM-ISα安裝於各類生產管道、液體槽罐容器等，實現24小時連續監測
實時測量折射率（nD）、白利度（Brix）、濃度（Cons)，並輸出信號至顯示器
配合生產係統，實現對多種液體的可溶性固形物總含量的實時監測。
測量折射率（nD）、 白利度（Brix）、濃度（Cons）
寬量程測量多種液體，不受樣品顏色、混濁度等影響
本質安全，防爆設計，適用於危險環境
防爆等級 Ex ia IIB T3 Ga Ta=40℃

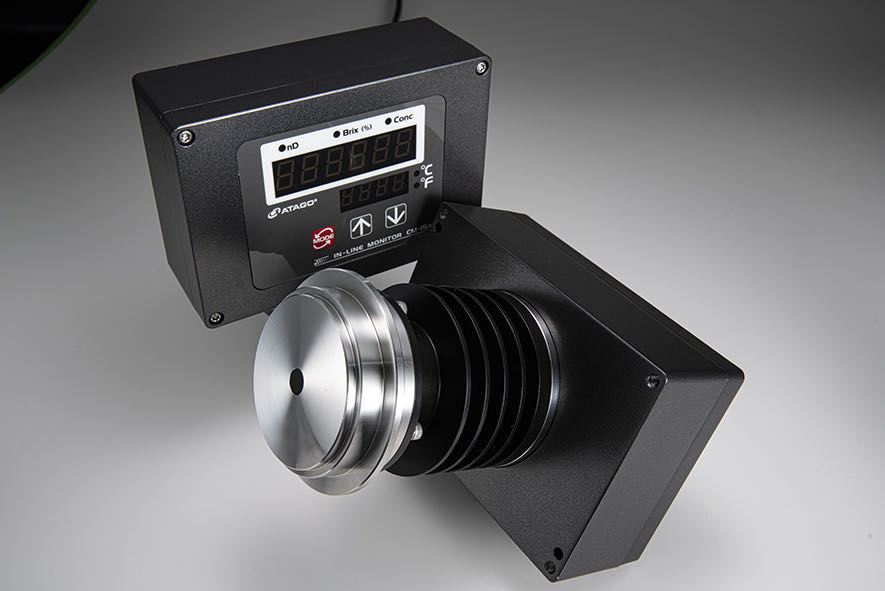

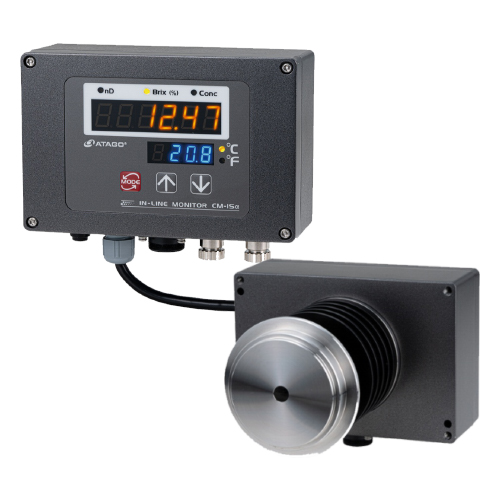

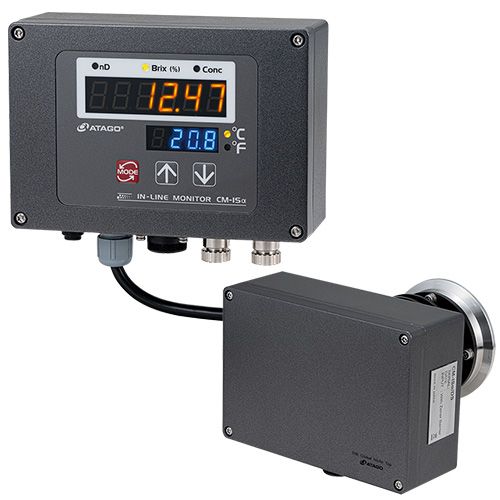

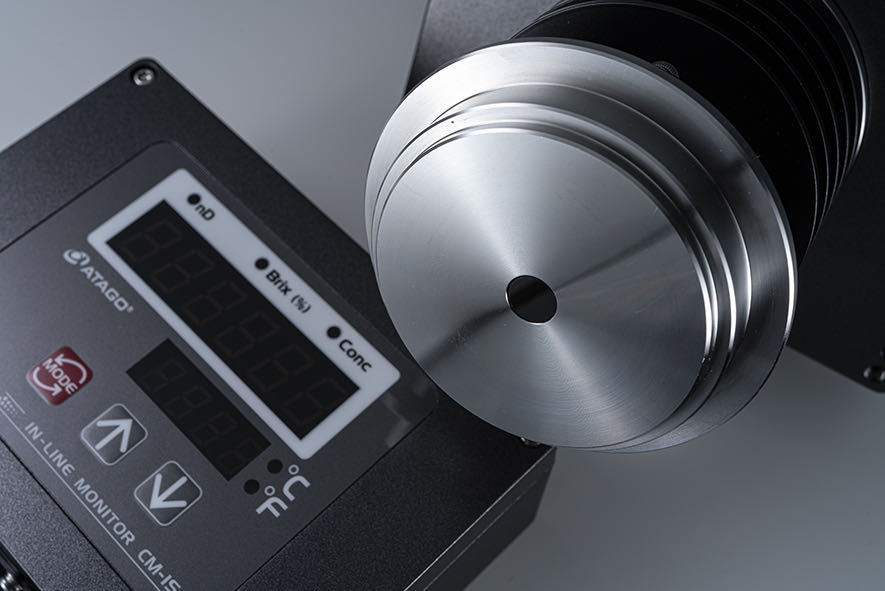

ATAGO（愛拓）本安防爆在線折光儀 CM-ISα
——適用範圍——
【生物製造行業】
各類生物提取液、混合液、發酵液的濃度監測。
【化工製造行業】
各類鹽酸、磷酸、NaOH、DMF、DMSO、DMAC、NMP、乙醇、異丙醇、無機鹽等各類溶劑的濃度監測。
【半導體行業】
腐蝕、清洗等工序的各類化學溶劑的濃度（純度）監測，如：過氧化氫濃度等多種溶劑調配比例的監測。
【環保工程行業】
汙水中的酸堿汙染物，毒性汙染物，有機汙染物、油脂汙染物、營養性汙染物等多種汙染物的濃度監測。
【醫療製藥行業】
適用於各類提取、混合、製備、純度測試、結晶和溶解等工序的過程監測；或藥典要求的產品一致性控製監測項目。
【石油采煉行業】
油相分離過程中不同油相界麵的檢測，幫助了解油水界麵位置，實時監測水位變化。
——產品參數——
型號 | CM-ISα |
Cat.No. | 3700 |
測量項目 | 折射率、Brix、濃度、溫度 |
測量範圍 | 折射率：1.32000～1.49100 |
Brix：0.0～80.0% | |
溫度：-15至160℃ / 5至320℉ | |
分辨率 | 折射率：0.00001或0.0001（可切換選擇） |
Brix：0.01% 或 0.1%（可切換選擇） | |
溫度：0.1℃ / 0.1℉ | |
測量精度 | 折射率：±0.0002 |
Brix： ±0.1% | |
溫度：±1℃ / ±1℉ | |
自動溫度補償範圍 | 5至100℃ |
數據輸出 | DC 4～20mA或RS-232C |
電源 | DC 24V |
防爆級別 | Ex ia IIB T3 Ga TA |
| 尺寸與重量 | 檢測部件：160（W）×167（D）×110（H）mm，1.3kg |
| 顯示部件：160（W）×167（D）×110（H）mm，2.4kg | |
| 齊納屏障：172（W）×75（D）×78（H）mm | |
| 材質 | 液體接觸部分：SUS316L 棱鏡部分：人工藍寶石 |
| CM-ISα係列備有其他材質可供選擇 | CM-800α-Titanium（鈦合金）（Cat.No.3512） |
| CM-800α-Hastelloy（哈氏合金）（Cat.No.3513） |

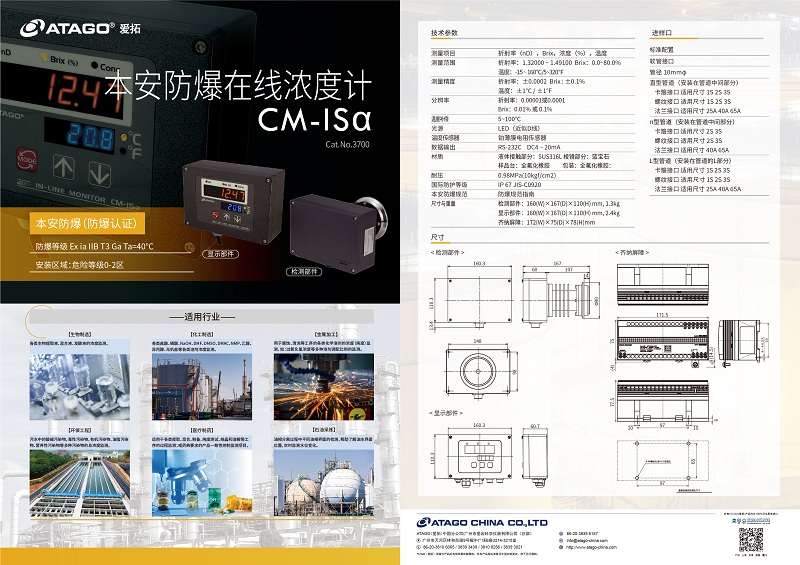

【新上市】本安防爆在線濃度計 CM-ISα專用標度全新上市！
ATAGO愛拓在線濃度計CM-ISα（本安防爆）專用標度係列，適用於需要防爆要求的危險環境下使用。
實時監測多種液體（尤其是化學液體）的折射率與濃度，實現在線濃度實時監測。
ATAGO愛拓在線濃度計CM-ISα（本安防爆）【專用標度係列】
| CM-Isα-NMP 【N-甲基吡咯烷酮】 | CM-Isα-IPA【異丙醇】 | ||
 |  | ||
| 型號 | CM-ISα-NMP | 型號 | CM-ISα-IPA |
| Cat.No. | 5701 | Cat.No. | 5702 |
| 測量範圍 | 折射率：1.32000～1.49100 | 測量範圍 | 折射率：1.32000～1.49100 |
| NMP濃度：0.0～100.0% | NMP濃度：0.0～50.0% | ||
| 溫度：-15～160℃ / 5～320℉ | 溫度：-15～160℃ / 5～320℉ | ||
| 分辨率 | 折射率：0.00001 或 0.0001（可切換） | 分辨率 | 折射率：0.00001 |
| NMP濃度：0.01% 或 0.1％（可切換） | IPA濃度：0.1% | ||
| 溫度： 0.1℃/0.1℉ | 溫度： 0.1℃/0.1℉ | ||
| 測量精度 | 折射率： ±0.0002 | 測量精度 | 折射率： ±0.0002 |
| NMP濃度：±0.1% | IPA濃度：±0.1% | ||
| 溫度：±1℃/ ±1℉ | 溫度：±1℃/ ±1℉ | ||
| 溫度補償範圍 | 10～60℃ | 溫度補償範圍 | 10～35℃ |
| 電源 | AC100～240V 50/60Hz | 電源 | AC100～240V 50/60Hz |
| CM-Isα-Methanol【甲醇】 | CM-Isα-DMF 【二甲基甲酰胺】 | ||
 |  | ||
| 型號 | CM-ISα-Methanol | 型號 | CM-ISα-DMF |
| Cat.No. | 5703 | Cat.No. | 5706 |
| 測量範圍 | 折射率：1.32000～1.49100 | 測量範圍 | 折射率：1.32000～1.49100 |
| 甲醇濃度：0.0～35.0% | DMF濃度：0.0～40.0% | ||
| 溫度：-15～160℃ / 5～320℉ | 溫度： -15～160℃/ 5～320℉ | ||
| 分辨率 | 折射率：0.00001 | 分辨率 | 折射率：0.00001 |
| 甲醇濃度： 1% | DMF濃度： 0.1% | ||
| 溫度： 0.1℃/0.1℉ | 溫度：0.1℃/0.1℉ | ||
| 測量精度 | 折射率： ±0.0002 | 測量精度 | 折射率： ±0.0002 |
| 甲醇濃度：±2% | DMF濃度： ±0.3% | ||
| 溫度：±1℃/ ±1℉ | 溫度：±1℃/ ±1℉ | ||
| 溫度補償範圍 | 10～35℃ | 溫度補償範圍 | 5～100℃ |
| 電源 | AC100～240V 50/60Hz | 電源 | AC100～240V 50/60Hz |
| CM-Isα-Ethanol(W/W) 【乙醇（W/W）】 | CM-Isα-Ethanol(V/V) 【乙醇（V/V）】 | ||
 |  | ||
| 型號 | CM-IsαEthanol(W/W) | 型號 | CM-IsαEthanol(V/V) |
| Cat.No. | 5705 | Cat.No. | 5704 |
| 測量範圍 | 折射率： 1.32000～1.49100 | 測量範圍 | 折射率：1.32000～1.49100 |
| 乙醇濃度(W/W) ：0.0～60.0% | 乙醇濃度(V/V) ：0.0～53.0% | ||
| 溫度：-15～160℃ / 5～320℉ | 溫度：-15～160℃ / 5～320℉ | ||
| 分辨率 | 折射率： 0.00001 | 分辨率 | 折射率：0.00001 |
| 乙醇濃度(W/W)： 0.1％ | 乙醇濃度(V/V) : 0.1％ | ||
| 溫度：0.1℃/0.1°F | 溫度：0.1℃/0.1℉ | ||
| 測量精度 | 折射率： ±0.0002 | 測量精度 | 折射率：±0.0002 |
| 乙醇濃度(W/W)： ±1.0% | 乙醇濃度(V/V)：±1.0% | ||
| 溫度：±1℃/ ±1℉ | 溫度：±1℃/ ±1℉ | ||
| 溫度補償範圍 | 5～35℃ | 溫度補償範圍 | 5～30℃ |
| 電源 | AC100～240V 50/60Hz | 電源 | AC100～240V 50/60Hz |
| CM-Isα-EG【乙二醇】 | CM-Isα-PG 【丙二醇】 | ||
 |  | ||
| 型號 | CM-Isα-EG | 型號 | CM-Isα-PG |
| Cat.No. | 5708 | Cat.No. | 5709 |
| 測量範圍 | 折射率：1.32000～1.49100 | 測量範圍 | 折射率： 1.32000～1.49100 |
| 乙二醇濃度：0.0～53.0% | 丙二醇濃度：0.0～60.0% | ||
| 冰點：-50 ～ 0℃ / -58 ～ 32℉ | 冰點：-50 ～ 0℃ / -58 ～ 32℉ | ||
| 溫度：-15～160℃ / 5～320℉ | 溫度：-15～160℃ / 5～320℉ | ||
| 分辨率 | 折射率：0.00001 | 分辨率 | 折射率： 0.00001 |
| 乙二醇： 0.1％ | 丙二醇濃度： 0.1％ | ||
| 冰點：1℃ / 1℉ | 冰點：1℃ / 1℉ | ||
| 溫度：0.1℃/0.1℉ | 溫度：0.1℃/0.1°F | ||
| 測量精度 | 折射率：±0.0002 | 測量精度 | 折射率： ±0.0002 |
| 乙二醇濃度：±1.0% | 丙二醇濃度： ±1.0% | ||
| 冰點：±1℃/ ±1℉ | 冰點：±1℃/ ±1℉ | ||
| 溫度：±1℃/ ±1℉ | 溫度：±1℃/ ±1℉ | ||
| 溫度補償範圍 | 5～100℃ | 溫度補償範圍 | 5～100℃ |
| 電源 | AC100～240V 50/60Hz | 電源 | AC100～240V 50/60Hz |
